Поворотный затвор дисковый межфланцевый

Поворотный затвор дисковый межфланцевый относится к классу: трубопроводная арматура запорно-регулирующая, узкопрофильная. Затвор выполнен в форме диска и осуществляет отсекание и регулировку рабочих сред, поворачиваясь вертикально своей оси, меняя площадь прохода сечения в диапазоне настроек.

Широко используется на магистралях центрального водо и теплоснабжения ТЭЦ, котельных, тепловых пунктов. В химической промышленности на отводном и обратном трубопроводе с большим диаметром и малым давлением проходящего потока.



Конструктивные особенности

Поворотный затвор дисковый межфланцевый имеет конструктивные особенности от аналогичного типа дисковых затворов.

  1. Возможность саморегуляции запорного механизма внутри седла. Обеспечивается единой конструкцией сквозного штока с внешним индикатором положения и плавающим соединением с диском.
  2. Арматура не требует дополнительного уплотнения при установке по фланцу.

Простая конструкция может иметь типы управления:

  • ручной режим;

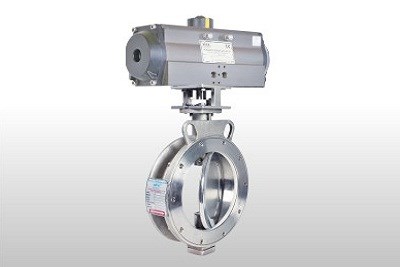

  • электро и пневмопривод;
  • не требует дополнительных настроек.

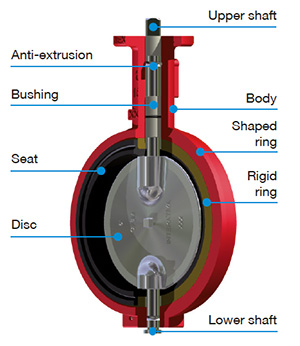

Независимо от типа запирающего механизма в конструкции дискового межфланцевого затвора используются главные элементы.

  1. Корпус. Изготавливается из стали: нержавеющая, углеродистая; серого, высокопрочного чугуна. Для использования в агрессивной среде на стальной корпус наносится слой оцинковки.
  2. Седло. Используется каучук, высокопрочный полимер.
  3. Уплотнительное кольцо. Вулканизированная резина, не вступающая в реакцию с химическими средами, термоустойчивая.
  4. Диск запорный. Литая сталь, оцинкована методом гальванизации.
  5. Шток.
  6. Уплотнитель штока.
  7. Крепежные болты.
  8. Рычаг. При ручном управлении предусмотрено до 10 позиций настроек.

Оборудование, установленное в малых пространствах на трубопроводе диаметра более 200 мм. может управляться любым типом привода.



Особенности дисковых затворов

Дисковые затворы в зависимости от исполнения и оси поворота могут разделяться на классы.

  1. Осевые. Вращение регулирующего диска происходит по его собственной оси.
  2. Эксцентрики. Ось вращения запорной части оборудования не совпадает с осью поворота диска.

Эксцентрические механизмы в свою очередь классифицируются на:

  • тип butterfly;
  • 2-х, 3-х, 4-х эксцентриковый.

Оборудование рассчитано на регулировку и отсекание следующих сред при максимальном давлении в 16 бар при температуре до 180о С:

  • вода;
  • пар;
  • кислота: соляная 70%, серная 50%, азотная и пр. (в зависимости от типа уплотнителя);
  • нефть;
  • бензин.



Преимущества оборудования

Поворотный затвор дисковый межфланцевый считается наиболее востребованным и перспективным классом запорно-регулирующего оборудования благодаря следующим преимуществам.

  1. Простота монтажа.
    Допускается установка на горизонтальные и вертикальные участки
  2. Простота конструкции.

  3. Оборудование ремонтопригодно. Допускается замена комплектующих без полного демонтажа оборудования при минимальном давлении рабочего потока.

  4. Устойчивость деталей к агрессивным средам.

  5. Монтаж на трубопровод максимальных диаметров (от 1500 мм.).

К недостаткам оборудования относят увеличение гидравлического сопротивления магистрали за счет того, что запорные механизм всегда расположен внутри рабочей среды, чистка оборудования предполагает его полный демонтаж.
