Устройство откатных ворот

Откатные ворота – сложный механизм, состоящий из проемной и противовесной части. Такие конструкции активно используются не только в частных домовладениях, но и на промышленных объектах. Их востребованность обусловлена конструктивными особенностями, за счет которых обеспечивается простота монтажа и удобство применения откатных ворот.

Ворота откатного типа могут быть рельсовыми или роликовыми. Первый вариант предусматривает установку полотна на рельс, находящий на поверхности земли. Роликовые откатные ворота рекомендуется использовать только там, где осуществляется регулярная или периодическая уборка территории.

Роликовые ворота, отличающиеся более надежной конструкцией, используются гораздо чаще. Для установки таких ворот понадобится моноширма или двойная синхронная конструкция. В первом случае используется одностворчатая конструкция, опирающаяся на роликовые направляющие, которые установлены сбоку от проема. При использовании моноширмы ворота могут открываться только в одну сторону.

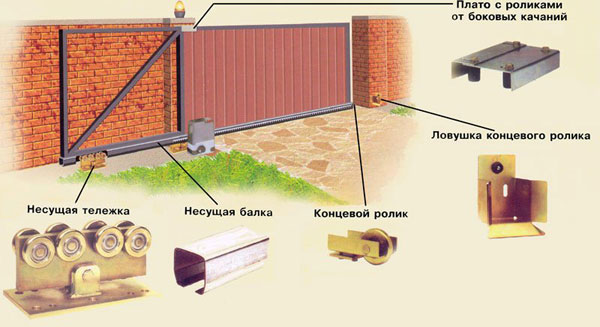

Двойные конструкции состоят из двух створок, отъезжающих в разные стороны. Особенностью таких ворот является наличие сразу двух опорных фундаментов и верхней балки, используемой в качестве направляющей для дополнительных роликов. В роликовых откатных воротах также используются: нижний и верхний улавливатель, роликовый ограничитель и опорный ролик.

Монтаж откатных ворот

Прежде чем приступить к установке откатных ворот, необходимо определить возможность выполнения данного действия. На участке, предназначенном для установки, не должно быть никаких неровностей рельефа, а на пути движения самых ворот – калиток. Если нет никаких ограничений, выполняется установка опорных столбов. Далее проводятся разметочные работы при помощи уровня и обыкновенного шнура.

Следующий этап – обустройство фундамента, глубина которого определяется уровнем промерзания грунта зимой. В большинстве случае будет достаточно 150 см. Также стоит добавить, что для заливки фундамента ворот данного типа обычно используется бетон марки М250 и выше. Для полного созревания бетона понадобится 4 недели, однако практика показывает, что уже через 7 дней он наберет достаточную прочность для монтажа ворот.

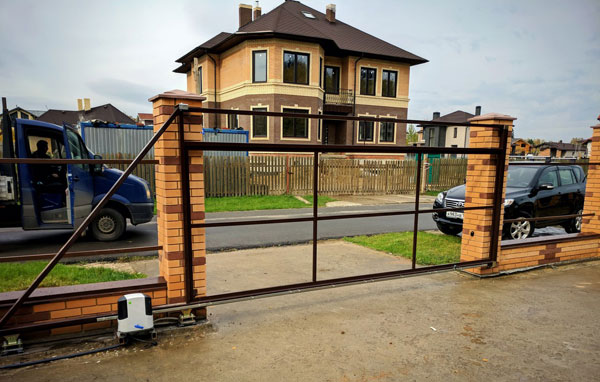

Перед началом работ на фундаменте нужно отметить положение монтажных пластин, на которые будут насажены роликовые тележки. Затем в несущую балку устанавливаются роликовые каретки и разводятся по предварительно размеченным линиям. После этого выполняется проверка вертикальности, горизонтальности и хода ворот. В процессе монтажа также понадобится установка верхнего уловителя, который предотвратит возможность раскачивания ворот при сильном ветре. В завершение монтажных работ выполняется покраска и антикоррозийная обработка ворот, зачистка сварочных швов, а также установка ручек и автоматического привода.
